このようにアルミ電解工程を計算すれば、もう無駄を気にする必要はありません。
ホットスタンピングに使用される箔は、一般にメタライズドアルミニウムとして知られる真空アルミニウムメッキプロセスを通じて製造されます。表面装飾技術としてのホットスタンピングは、さまざまな色の金属化アルミニウムによって印刷物の光沢、立体感、金属感、偽造防止機能を強化します。-商品のパッケージに付加価値を与えるとともに、品格や高級感も向上します。この技術は主に、酒箱、タバコの箱、グリーティング カードなどの高級パッケージ製品に適用されます。-現在、さまざまな製品のホットスタンピングパターンは、さまざまな形状やサイズで提供されています。メタライズドアルミニウムの特性を最大限に活かすためには、適度な段差が不可欠であり、製造前に製品の段差をシミュレーションし計算することが非常に重要です。
印刷会社では従来、経験豊富な作業員が手作業で数値を測定し、機械システムに入力して検証する方法がとられていました。矛盾がある場合は、ステップ間隔の値が再計算され、再検証されます。-このプロセスでは、準備に多大な時間がかかるだけでなく、高価な金属化アルミニウムや印刷材料が無駄になります。以下に、著者は、さまざまな状況下でメタライズされたアルミニウムのステップ間隔を計算するための方法とアイデアを詳しく紹介します。
図 1 に示すように、Double Happiness (ハード クラシック) 小型ボックスは、メタライズド アルミニウム ホット スタンピングのステップ間隔の計算において非常に代表的なものです。これを例として、ステップ間隔を計算する方法と、コンピュータ ソフトウェアを使用してステップ検証をシミュレートする方法を以下に示します。

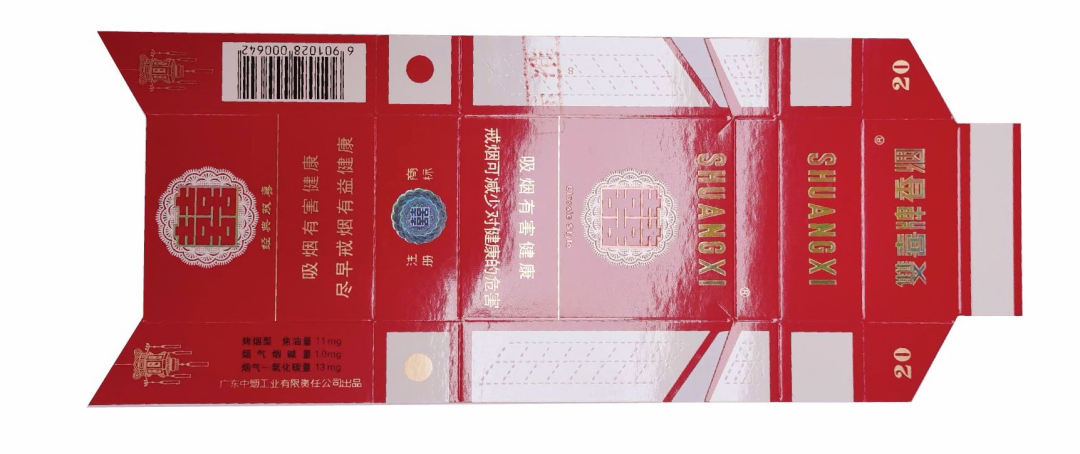

図 1 Double Happiness (ハード クラシック) 小箱製品の物理的な画像
まずレイアウト図を横3枚、縦6枚、上下、左右片刃、左右アリ差し13mm、組版合計18枚、単品サイズ98mm×249mmを決めます。電気化学アルミニウムの安定性にとって、単一ステップの平均ステップジャンプを達成することが最も理想的な状態ですが、同時に電気化学アルミニウムの利用率を考慮し、最適なスキームを達成するためにアルミニウムステップを適切に調整することも必要です。
レーザーゴールデンジョイフレーム+初級、中国語、英語のジャンプステップ計算
(1) ホットスタンプパターンのアルミニウムの方向を決め、面付け方法に応じて垂直のアルミニウムを選択します。
(2) ホットスタンプパターンの形状を決め、単一のルールで均等に配置します。電気化学アルミニウムのスリット幅は 30mm に設定され、単一のホットスタンピング パターンの縦方向のジャンプ ステップの最大サイズは 15.4mm で、上下の位置で 1mm の最小安全距離が維持されます。 1ボックスの縦サイズは98mmで、2つのホットスタンプパターンの中間に同じパターンを最大4つまで配置できます。このことから平均段差距離は19.6mmと計算でき、最終的にアルミ方向の板枚数は6枚と決定します。
(3) BOBST 装置マニュアルに添付されているアルミホイル ジャンプ テーブルに従って、公式計算に対応するパラメータ値を問い合わせます。ここで、C はジャンプ ステップのサイズ、N はジャンプの数です。
ジャンプステップ1: 6C=6×19.6=117.6mm
回数: N=1
(4)レーザーゴールデンハッピーフレーム+スモールチャイナジャンプステップは117.6mmです。
ホログラフィック電気化学アルミニウムジャンプステップ計算
(1) ホットスタンプパターンのアルミニウムの方向を決め、面付け方法に応じて垂直のアルミニウムを選択します。
(2) ホットスタンプパターンの形状を決め、単一のルールで均等に配置します。電気化学アルミニウムのスリット幅は 25mm に設定され、単一のホットスタンピング パターンの縦方向のジャンプ ステップの最大サイズは 15mm、上下の位置で 1mm の最小安全距離が維持されます。 1ボックスの縦サイズは98mmで、2つのホットスタンプパターンの中間に同じパターンを最大4つまで配置できます。このことから平均段差距離は19.6mmと計算でき、最終的にアルミ方向の板枚数は6枚と決定します。
(3) BOBST 装置マニュアルに添付されているアルミホイル ジャンプ テーブルに従って、公式計算に対応するパラメータ値を問い合わせます。ここで、C はジャンプ ステップのサイズ、N はジャンプの数です。
ジャンプステップ1: 6C=6×19.6=117.6mm
回数: N=1
(4) ホログラフィック電気化学アルミニウム ジャンプ ステップは 117.6 mm です。
レーザーゴールドは中国語と英語でジャンプステップを計算するために使用されます
(1) ホットスタンプパターンのアルミニウムの方向を決め、面付け方法に応じて水平方向のアルミニウムを選択します。
(2) ホットスタンピングパターンの形状、複数の不規則な分布を決定します。電気化学アルミニウムのスリット幅を 45 mm に設定し、ホットスタンピング全体パターンの水平ジャンプ ステップのセットの最大サイズを測定すると 61 mm になり、上下の位置で最小安全距離 1 mm を維持します。 1箱の横サイズは249mm、アリ溝に13mm差し込み、2つのホットスタンピングパターンの真ん中に同量のパターンを2パターンまで配置できます。このことから平均段差距離は78.7mmと計算でき、最終的にアルミ方向の板枚数は3枚と決定します。
(3) BOBST 装置マニュアルに添付されているアルミホイル ジャンプ テーブルに従って、公式計算に対応するパラメータ値を問い合わせます。ここで、C はジャンプ ステップのサイズ、N はジャンプの数です。
ジャンプステップ 1: 1C=1×78.7=78.7mm
回数: N=1
ジャンプステップ2: 4C=4×78.7=314.8mm
回数: N=2
(4) レーザーゴールドジャンプステップは78.7mmと314.8mmです。
(5) 上記の中国語と英語の横跳びステップのデモンストレーションによれば、このアルミ歩行方法は実行可能であるが、パターンのギャップが合理的に利用されておらず、結果としてアルミ箔の無駄が生じる。

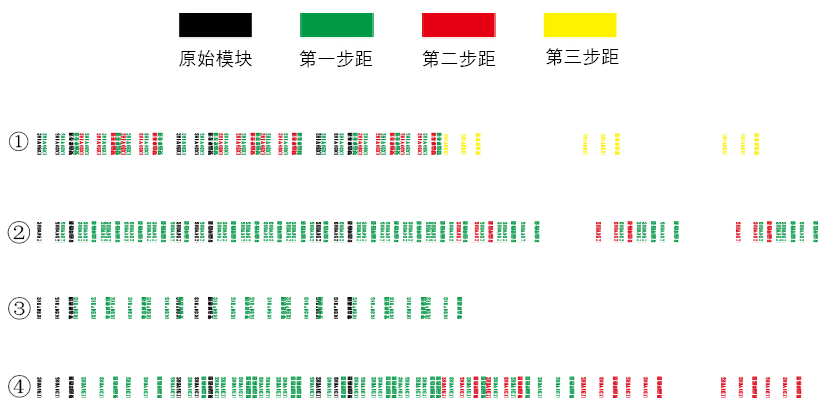

図 2 ダブル ハピネス (ハード クラシック) 小箱の水平ステップ デモンストレーション (中国語と英語)
(6) 1 パターンの横方向の実寸が 7.6mm の場合、1 段目のピッチを 9mm とすると、2 段目の最小ピッチは 61mm となります。 2回ループすると、図2①のように重複が発生して実行不可能になります。同じロジックにより、水平方向の 2 つのパターンの実際のサイズが 37 mm である場合、最初のステップのピッチ 39 mm により 5 つのループが可能になり、2 番目のステップのピッチは 515 mm になります。図 2②に示すように、これがアルミニウムを循環する可能性があります。ステップジャンプは39mm×5、515mm×1です。横方向に実寸61mmのパターンが3つある場合、図2③のように2回ループすると重なってしまい不可能です。上記に基づいて、適切なステップ ピッチがあるかどうかを確認するためにステップ ピッチ 61 mm より大きく 78.7 mm 未満を考慮します。さらに計算すると、ステップ ピッチ 75 mm では、最初のステップ ピッチ 75 mm で 5 つのループが可能になり、2 番目のステップ ピッチは 310 mm になることがわかります。これにより、図 2④に示すように、75mm × 5、310mm × 1 のステップ ジャンプでアルミニウムを循環できます。
上記の 3 つの実行可能なステップ ジャンプ スキームを整理すると、アルミ箔の使用量は次のように計算されます。最初のスキームでは 0.045 × 0.31 / 4=0.0035 m² が使用されます。 2 番目のスキームは 0.045 × 0.2 / 5=0.0018 m² を使用します。 3 番目のスキームは 0.045 × 0.216 / 6=0.016 m² を使用します。したがって、アルミ箔の使用においては 3 番目の方式が最も経済的です。
アルミホイルのステップジャンプは固定されていません。アルミ箔の使用率を最大限に高めるためには、アルミ箔の重量や直径、プレス速度、アルミ箔の伸び率、ステップピッチの長さ、アルミ箔の張力など、箔の重なりが発生する要因を考慮する必要があります。合理的な製品設計とレイアウト方法により、アルミ箔の利用率を大幅に向上させることができます。一部の製品では縦横同時スタンプが可能で、アルミ箔の使用量を大幅に削減できます。将来的には、作業効率の向上に役立つ、より多くの方法、より迅速な手順、より優れたインテリジェントなソフトウェアが登場するでしょう。
